Když jsem sháněl interkom pro komunikaci s LOXONE, tak jsem v první fázi zavrhnul originál LOXONE interkom.

Zavrhnul jsem ho z těchto důvodů:

• vysoká cena (přes 35.000,-Kč)
• žádné převratné funkce
• kamera nic moc rozlišení

Další interkom o kterém jsem dlouho přemýšlel byl doorbird. Bohužel i tam mě příliš neoslovila cena, nicméně jsem již o něm uvažoval.

Pak jsem ale objevil řadu interkomů od firmy AKUVOX. Sám jsem si pořídil AKUVOX R20A (od dodavatele: https://www.businesscom.cz/) a k němu i štít proti dešti. O něm bude tedy dnešní článek včetně integrace do LOXONE.

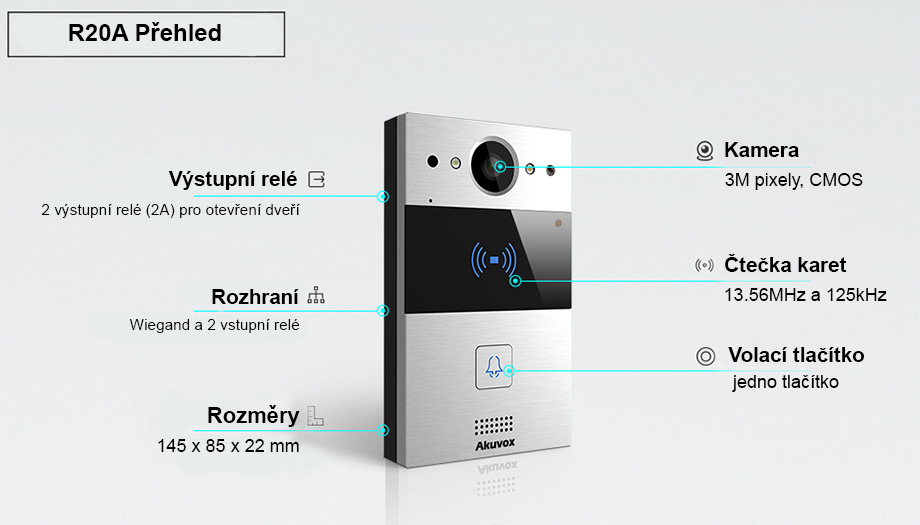

Specifikace interkomu AKUVOX R20A

Charakteristika

• Širokoúhlý fotoaparát: 120 °
• PoE (IEEE802.3af, Power-over-Ethernet)
• Obousměrná audio komunikace přes IP sítě s funkcí Echo Cancel
• V souladu se standardem SIP pro snadnou integraci do všech ústředen s podporou SIP
• Podpora ONVIF pro snadnou integraci s jakýmkoli kamerovým systémem

Vlastnosti

• Materiál těla: slitina zinku
• Kamera: 3 Mpx, automatické osvětlení
• Tlačítko: 1 tlačítko volání
• G-senzor (využívá se pro alarm)
• Infračervený snímač
• RS485
• Čtečka RF karet: 13,56 MHz a 125 kHz
• Výstupní relé: 2 výstupní relé pro otvírač dveří
• IEEE 802.3af Power-over-Ethernet
• 12V DC konektor (pokud nepoužíváte PoE)
• Voděodolný a prachotěsný: IP65
• Instalace: nástěnná nebo pod omítku
• Rozměry při montáži na stěnu: 90x145x58mm
• Rozměry při montáži pod omítku: 102×161,5x73mm


SIP

• SIP v1 (RFC2543), SIP v2 (RFC3261)
• Audio kodeky: G.711a, G.711μ, G.722, G.729
• Video kodeky: H.264
• Kvalita audio: Audio 7 kHz
• Odrušení ozvěny
• Rozpoznávání hlasové aktivity
• Komfortní generátor šumu


Video

• Rozlišení: až 720p
• Maximální rychlost přenosu snímků: 720p – 30 snímků za sekundu
• Vysoce intenzivní infračervené LED diody pro osvětlení obrazu v tmavých hodinách s vnitřním světelným senzorem
• Kompatibilní s komponentami 3.PartyVideo, např. NVR


Vstup

• Relé řízené individuálně tóny DTMF
• Kamera je trvale funkční
• Vyvážení bílé: auto
• Režim automatického nočního LED osvětlení
• Minimální osvětlení: 0.1LUX


Síť

• Ethernetový port 1x 10/100 Mb/s
• Podpora protokolů: IPv4, HTTP, HTTPS, FTP, SNMP, DNS, NTP, RTSP, RTP, TCP, UDP, ICMP, DHCP, ARP

Data použita z webu: https://www.businesscom.cz/detail/724/akuvox-r20a-mini-ip-video-intercom-se-cteckou-karet-na-pod-omitku.html

Důležité soubory k interkomu

Nyní pojďme k integraci do LOXONE

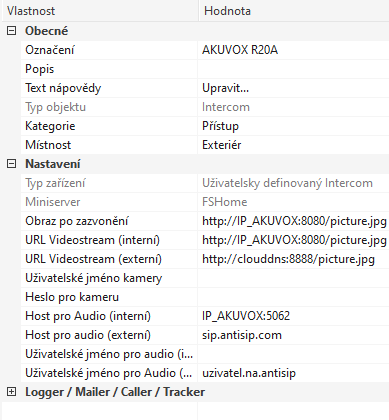

V první řadě potřebujete vytvořit síťové zařízení typu Uživatelsky definovaný interkom.

Vytvoření virtuálního vstupu VI

pro možnost zavolání přes HTTP URL je potřeba vytvořit virtuální vstup, který je potřeba následně volat přes URL (/dev/sps/io/vi{number_vi}/Pulse) viz. nastavení níže. Pro tento vstup si vytvořte zvlášť uživatele, kterému dáte práva pouze na tento vstup, aby vám někdo náhodou nenapadl miniserver pokud by se přihlásil pod použitým uživatelem.

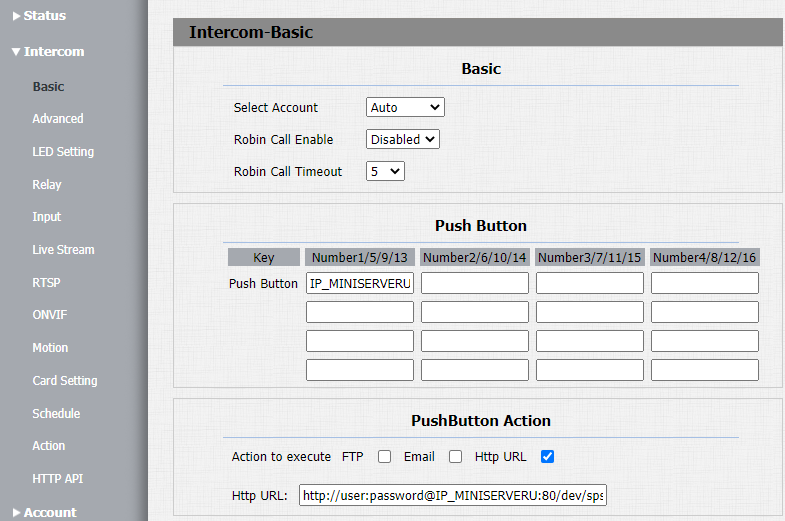

Další je nastavení interkomu viz. obr níže

Http URL: http://user:password@IP_MINISERVERU:80/dev/sps/io/vi1/Pulse
user: uzivatel_miniserveru
password: heslo_uzivatele
IP_MINISERVERU: ip adresa miniserveru

Doporučuji vytvořit si nového uživatele LOXONE a omezit mu práva pouze na ten virtuální vstup pro zazvonění.

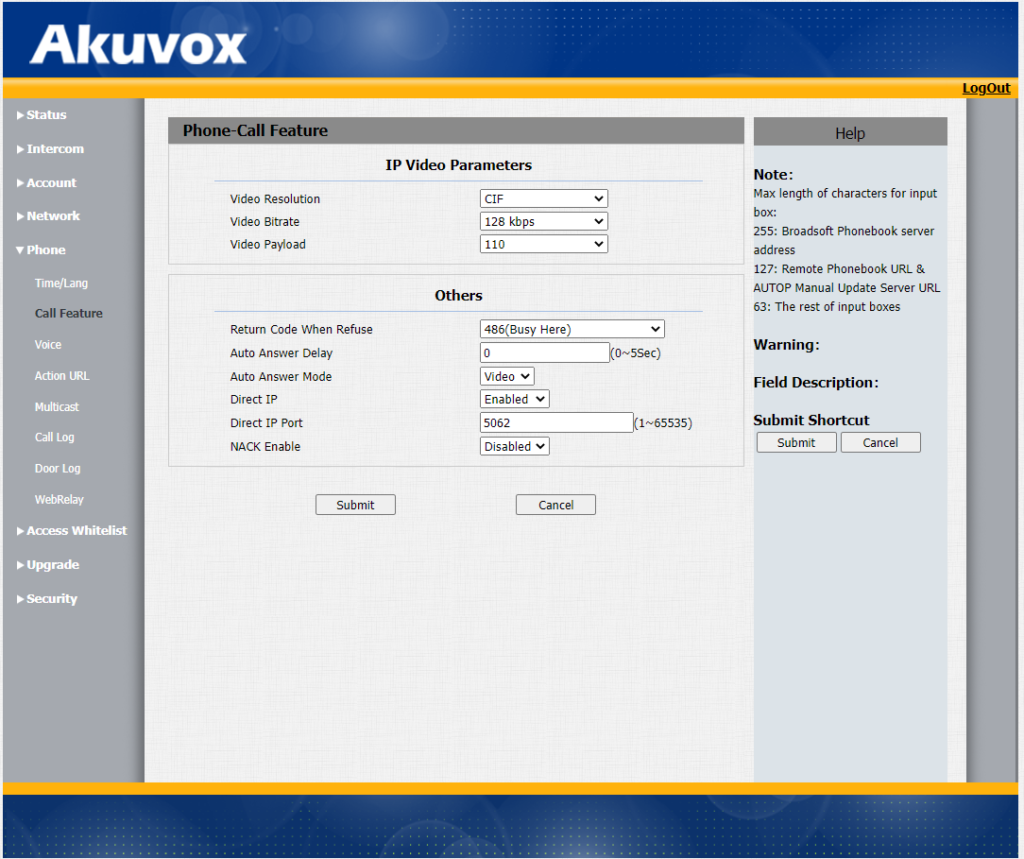

Pro direct call (LOX -> AKUVOX) je potřeba nastavit na interkomu ještě port 5062

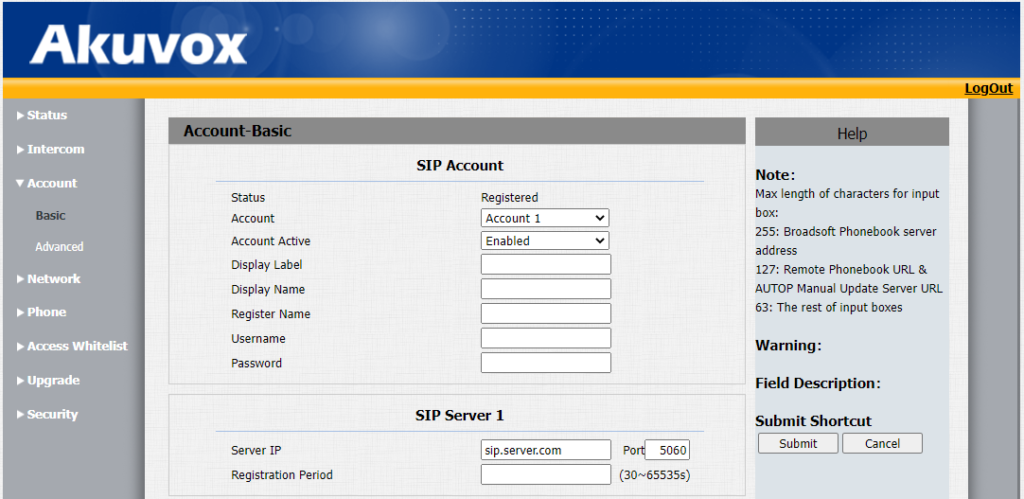

a taky překontrolovat zda je správně nastaven port 5060 pro externí volání přes sip server.

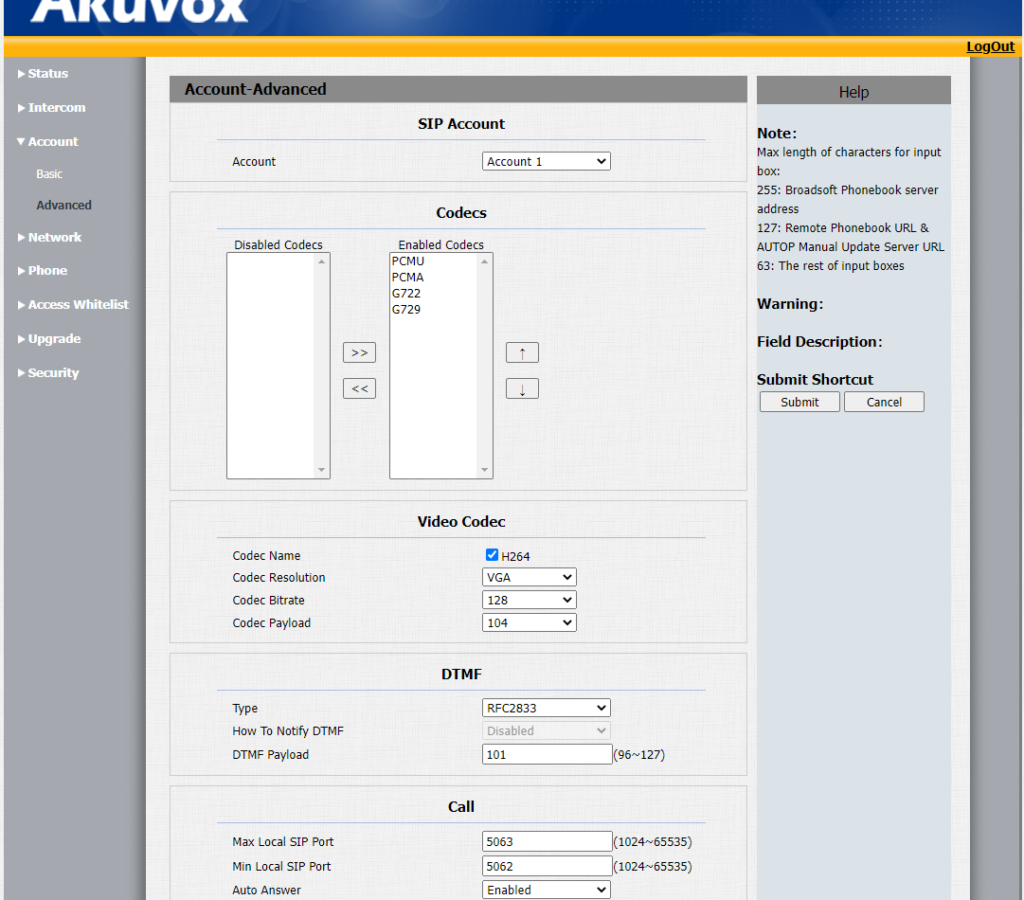

Ještě v menu Account > Advanced zkontrolujte rozsah lokálních portů já mám nastaveno Max local SIP port: 5063 a Min local SIP port: 5062. Duležité je nastavit také možnost Auto Answer na hodnotu Enable a hodnoty Anonymous Call Rejection a Prevent SIP Hacking na hodnotu Disabled.

Virtuální výstup pro AKUVOX R20A

pro virtuální výstup pro AKUVOX přikládám šablonu VO na import přímo do LOXCFG.

Musíte si akorát nastavit správnou IP interkomu a taktéž v příkaze pro otevření (URL) relé 1/2 správné jméno a heslo uživatele.

Nastavení v interkomu R20A

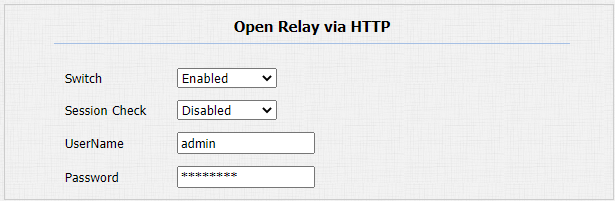

V interkomu si povolte ovládání relé pomoví HTTP (menu Intercom > Relay) v části “Open Relay via HTTP” viz obrázek.

a nastavte si uživatelské jméno a heslo.

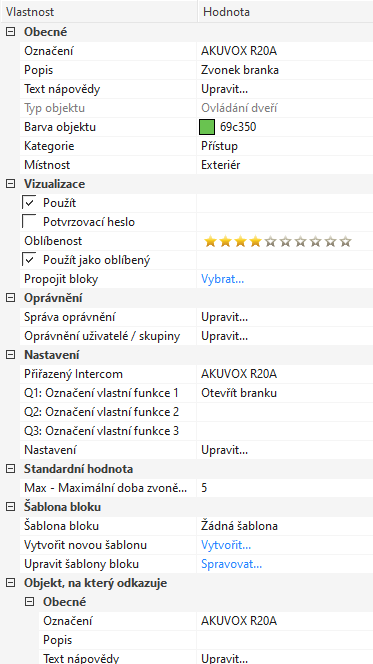

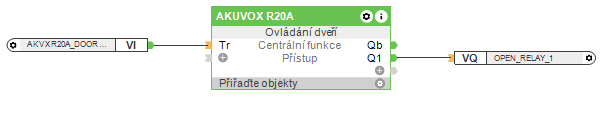

Blok ovládání dveří

Musíte nastavit přiřazený interkom, který jsme si výše nastavili a správně připojit virtuální vstup pro zazvonění a výstup pro otevření relé (Q1) a případně hlasitého zvonku doma (Qb).

Ještě přikládám na žádost video z reálného provozu interkomu.

Zasílání Card SN do LOXONE

Návod pro zasílání Card SN zaslal: @falda

Doplňuji ještě informaci pro zasílání sériového čísla (načteného čtečkou na interkomu) do LOXONE.

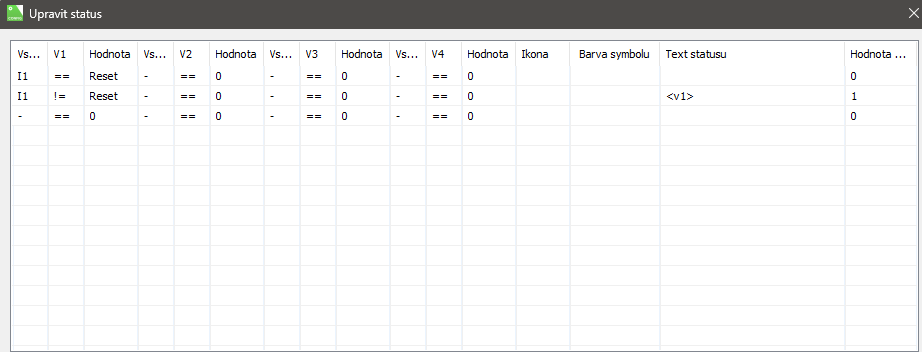

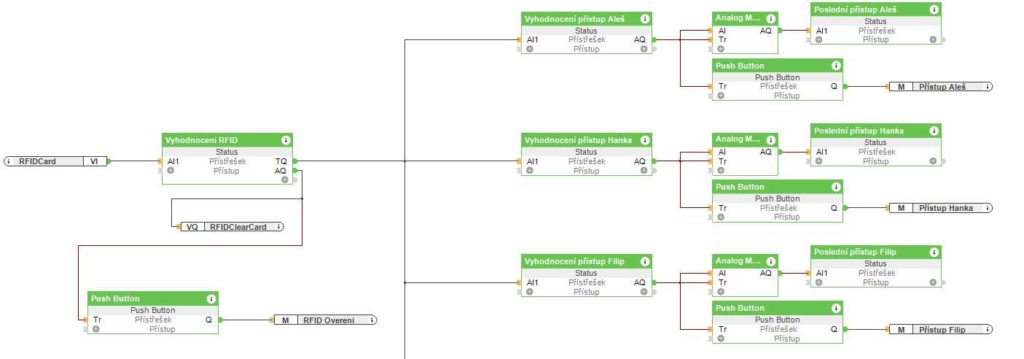

Do události Card v administraci Akuvox R20A se nastaví URL virtuálního vstupu v LOXONE http://username:password@IP/dev/sps/io/NazevVirtualnihoVstupu/$card_sn kde $card_sn je proměnná zvonku, čímž se posle na vstup LOXONE textový řetězec s kódem RFID čipu a ten pak vyhodnocuju Status blokem (viz schema). Hned po vyhodnoceni volám na ten virtuální vstup Reset RFID ClearCard http://username:password@IP/dev/sps/io/NazevVirtualnihoVstupu/Reset aby to bylo připraveno pro příští ověření. Jinak by tam zůstávala “viset” stará hodnota a pořád by se to vyhodnocovalo dokola.

RFID ověření je pak obecná informace, kterou můžu následně využít, nebo konkrétní personifikace podle osoby, jak už jsem psal. Není to idelání, pokud někdo ztratí čip nebo přidám nový čip do Akuvoxu, tak musím změnit i vyhodnoceni ve Status bloku, ale to se naštěstí nestává tak často. V tomhle je asi jediná přidaná hodnota u originál Loxone intercomu, že tam ta personifikace je integrována už v rámci uživatelů Loxone.

Aktualizace k verifikaci uživatelů (28.11.2023)

Přidal jsem si autorizaci uživatelů v LOXONE z Akuvoxu.

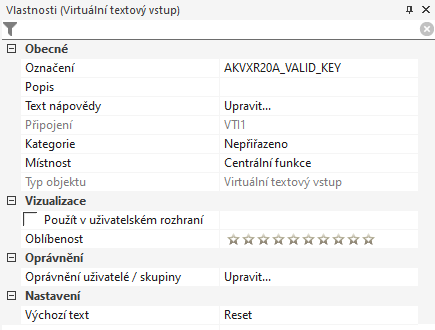

Prvním krokem je vytvořit si Virtuální textový vstup.

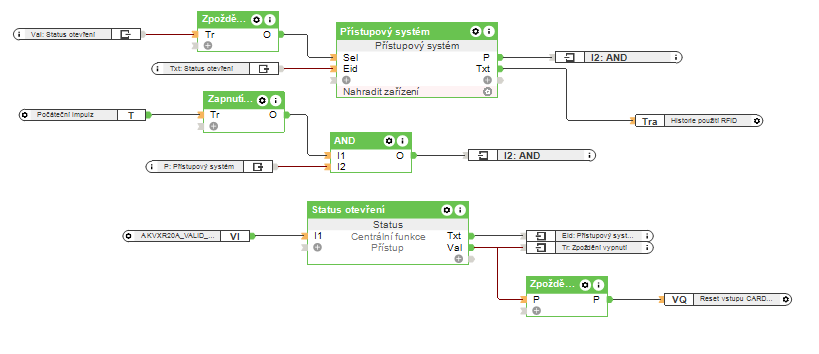

Výše zmínění VIT1 vstupuje do bloku Status ověření

blok zpoždění impulsu za Statusem ověření má nastavené zpoždění 0,5s a výstup 0,2s. Odkazuje se na virtuální výstup, který volá REST API Miniserveru a nastaví hodnotu v VIT1 na hodnotu “Reset” (instrukce při zapnutí: /dev/sps/io/vti1/Reset).

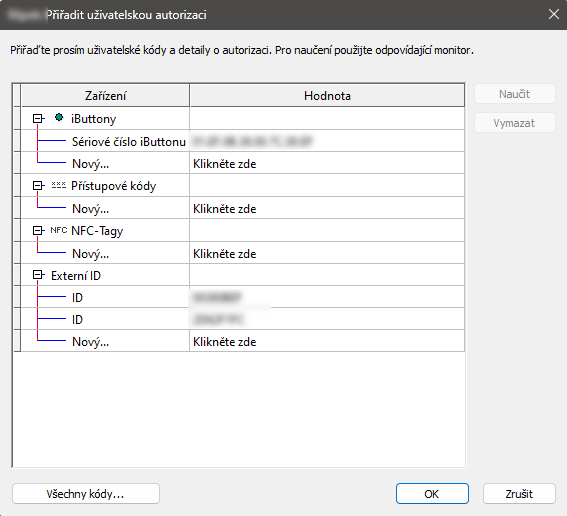

Nyní přichází to hlavní blok “Přístupový systém“. Zde na vstup Eid přichází Txt hodnota výstupu bloku Status ověření. Eid je External Authentification ID, které se dá po sléze nastavit u uživatele viz. obrázek

Zde nastavíme ID co přichází z Akuvoxu a tím nám blok přístupu identifikuje uživatele. Uživatel ještě musí mít na blok Přístupový systém práva.

Aktualizace firmware interkomu

Soubory firmware:

Verze Hardware se pozná podle číslování na úvodní stránce

Pokud je ve formátu 20.xx.x.xxx tak se jedná o verzi HW 2 a pokud je ve formátu 220.xx.x.xxx tak se jedná o verzi HW 3.

Stránky s aktuální FW jsou tady: https://www.akuvox.com/ProductsDisp.aspx?pid=11

Aktualizace: 06.04.2021 11:00
Firmware verze: 20.30.4.110 obsahoval nějaký bug a zamrzával interkom. Řešil jsem to cca 4 dny s technickou podporou (reagují opravdu rychle a spolehlivě) a po reportování logů atd. mi poslali novou aktualizaci FW:20.30.4.120. Přikládám novou verzi FW ke stažení.

Aktualizace 13.08.2021 10:05
Nyní je k dispozici další aktualizace firmware.

Aktualizace 28.11.2023

V konfiguraci pro přímé volání (Phone > Call Feature) na intercomu si upravte Direct IP port: na 5064 a to samé pak nastavte i v konfiguraci v LOX config v bloku nastavení interkomu Host pro audio (interní) => IP_AKUVOX:5064.
